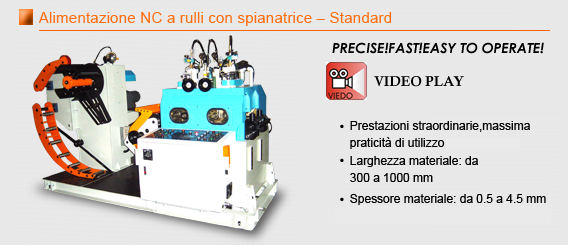

• Sistema di parallelismo sui due rulli
  • Regolazione di pressione simultanea sui due rulli di pressione
  • Meccanismo speciale di rilascio tensione

  1. Parallelismo dei rulli pari a 0.005mm.
  2. I rulli sono realizzati in acciaio di alta qualità (SUJ2) temprato per eliminare le tensioni interne. Le superfici dei rulli sono cromate per garantire la massima resistenza all’usura.
  3. Quadro di comando indipendente per la massima praticità di impiego.
  4. 4Equipaggiata con azionamento con servomotore a corrente alternate per velocizzare i movimenti e incrementare l’efficienza.
  5. Il controllo computerizzato con retroazione ad anello chiuso garantisce una precisione nell’ordine di ±0.05mm.
  6. L’inserimento manuale multi-step permette una pratica alimentazione manuale allo stampo e un posizionamento accurato.
  7. L’angolo di perdita si imposta rapidamente attraverso il segnale della camma e le opportune regolazioni dello spessore del materiale.
  8. La lunghezza del materiale da alimentare si può impostare comodamente dal quadro di comando.
MODELLI
TNR - 300
TNR - 400
TNR - 500
TNR - 600
TNR - 800
TNR - 1000
Intervallo spessori
0.5 ~ 4.5 mm
Intervallo larghezza materiale
50 ~ 300 mm
50 ~ 400 mm
50 ~ 500 mm
50 ~ 600 mm
50 ~ 800 mm
100 ~ 1000 mm
Rulli alimentazione
2 sets
Numero rulli di spianatura
Upper 5/ Lower 4
Velocità in uscita
18 m / min
Peso del coil
4000 kg
5000 kg
6500 kg
7500 kg
Diametro interno coil
Ø 510 mm
Diametro esterno coil
Ø 1200 mm
Servomotore
AC 3.5 KW
AC 5.0 KW
AC 7.0 KW
Motore di svolgitura
AC 1HP
AC 2HP
AC 3HP
Espansione aspo
Idraulica
Pressione aria
5 kgf / cm2
Potenza richiesta
AC 3 ph
Dimensioni dela macchina (LxWxH)
4100 x 2200 x 1700 mm
4100 x 2300 x 1700 mm
4100 x 2400 x 1700 mm
4100 x 2500 x 1700 mm
4100 x 2700 x 1700 mm
4100 x 2900 x 1700 mm
Peso della macchina
4050 kg
4150 kg
4850 kg
5350 kg
6050 kg
6950 kg
  • Tutte le caratteristiche, dimensioni e design possono variare senza previo avviso.
