˙兩滾輪平行機構
˙送料滾輪壓力同步調整
1.兩滾輪平行度 0.005mm,真直度高,送料不偏斜。
2.滾輪採用高級鋼材(SUJ2)製成,經熱處理消除應力。表面鍍硬鉻,耐磨耗。
3.獨立式控制箱。操控方便。
4.採用 AC 伺服馬達驅動,快速,提升效率。
5.電腦閉迴路式回授系統控制,確保精度在 ±0.05mm 以內。
6.可多段手動長度輸入,材料送進模具定位更方便。
7.只需配合沖床之凸輪訊號,及簡易料厚調整,即可快速設定放鬆角度。
8.送料長度設定可在控制面板上直接輸入尺寸。

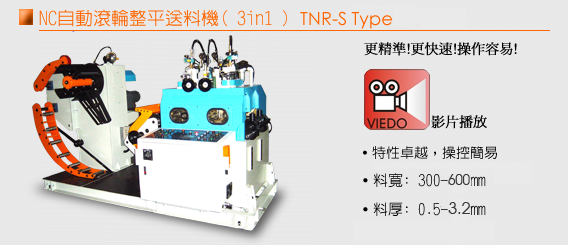

型式
TNR 300S
TNR - 400S
TNR - 500 S
TNR - 600S
材料厚度
0.5 ~ 3.2 mm
材料寬度
50 ~ 300 mm
50 ~ 400 mm
50 ~ 500 mm
50 ~ 600 mm
送料滾輪
2 組
矯正滾輪
上 5 / 下 4
上 6 / 下 5
出料速度
18 m / min
料捲重量
3500 kg
4500 kg
料捲內徑
Ø 510 mm
料捲外徑
Ø 1200 mm
送料伺服馬達
AC 3.5 KW
AC 5.0 KW
料架使用馬力
AC 1HP
AC 2HP
料捲擴張
手動
油壓式
空氣壓力
5 kgf / cm2
電源電壓
AC 3 相

*本公司隨時研究改善,因此本型錄內所示之尺寸及設計特性,得以變更,恕不另行通知。
